Ce que veut dire IP68
Les deux chiffres de l'indice ne parlent pas de la même chose, et c'est ce qui explique la confusion entre un IP44, un IP67 et un IP68. Le premier chiffre concerne les solides, le second les liquides.
C'est le point que la plupart des fiches produit passent sous silence : IP68 seul ne dit pas jusqu'à quelle profondeur. Deux produits marqués IP68 peuvent tenir l'un à 30 centimètres, l'autre à plusieurs mètres. Chez Janaa, la valeur annoncée est une immersion permanente jusqu'à 1 mètre, ce qui couvre la pluie battante, la neige, un enterrement à faible profondeur ou un pied de piscine.
2, 3 ou 4 voies : lequel prendre
Le nombre de voies, c'est le nombre de câbles qui entrent dans le connecteur, pas le nombre de fils. Chaque voie accepte 3 bornes, soit phase, neutre et terre.
2 voies : une jonction en ligne, un câble d'un côté, un de l'autre. C'est le cas le plus courant, celui du prolongement ou de la réparation d'une ligne coupée.
3 voies : une dérivation. Une arrivée, deux départs. C'est ce qu'on utilise pour alimenter deux spots depuis une même ligne, ou repiquer sur un portail existant.

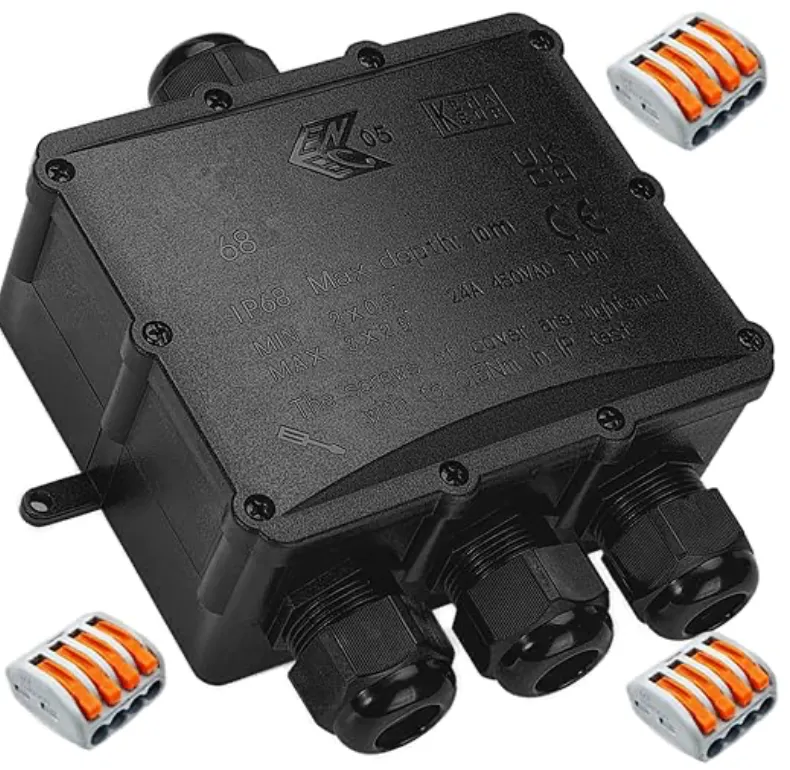

4 voies : une arrivée et trois départs, ou deux lignes qui se croisent. Réservé aux cas où l'on regroupe plusieurs départs en un seul point.
Dans le doute, prenez au-dessus : une voie inutilisée se referme sans conséquence, alors qu'une voie manquante impose un second connecteur.
Les câbles que ça accepte
Une section de 0,5 à 4 mm², en fil souple comme en fil rigide. Cela couvre la quasi-totalité de l'installation domestique et tertiaire légère : du 1,5 mm² d'éclairage au 4 mm² de circuit dédié.
Côté diamètre extérieur du câble, chaque sortie est livrée avec trois bagues d'étanchéité : Ø 4-8 mm, 8-12 mm et 12-14 mm. C'est la bague qui fait l'étanchéité en épousant la gaine, donc c'est elle qu'il faut choisir juste. Une bague trop grande laisse un jeu, et le reste ne sert plus à rien.
Où on les emploie
Partout où une jonction électrique voit l'eau, l'humidité ou la terre :
- Alimentation de portail ou de lampadaire : jonction enterrée à profondeur de regard.
- Spot extérieur en applique : façade exposée à la pluie battante.
- Branchement piscine, sauna, douche : zones à classement humide réglementé.
- Armoire de rue : dérivation dans un coffret sans joint d'étanchéité.
- Raccordement provisoire de chantier : protection immédiate en attendant le tirage définitif.
Le connecteur remplace la boîte de dérivation qui demandait du gel isolant, de la résine époxy ou du silicone. Le matériau et les bagues assurent l'étanchéité à eux seuls, et la jonction reste démontable : on rebascule les leviers.
Face au Wago avec gel
Le tout-en-un remplace le trio Wago + boîte + gel par une seule pièce, posée en quelques secondes au lieu de quelques minutes, sans manipulation de gel et sans temps de prise. La comparaison poste par poste, avec les objections que l'on nous fait le plus souvent, tient sur notre page de comparaison détaillée.
Pour le panorama complet des solutions du marché, cosses serties et gaines thermorétractables comprises, voir les alternatives au Wago avec gel.
Métiers concernés
- Électriciens en bâtiment : rénovation, neuf, dépannage
- Installateurs extérieurs : portails, éclairages, automatismes
- Voirie, télécom et éclairage public : raccordement de candélabres
- Pisciniers / spa : raccordement de pompe et éclairage immergé
- Techniciens automatismes : capteurs, vérins, équipements industriels exposés
Questions fréquentes
La norme ne fixe pas de profondeur pour le 8 : elle dit « immersion prolongée » et laisse le fabricant l'annoncer. Deux produits marqués IP68 peuvent donc ne pas se valoir. Les connecteurs Janaa sont donnés pour une immersion permanente jusqu'à 1 mètre.
Une voie = un câble qui entre, pas un fil. Deux voies pour prolonger une ligne, trois pour une dérivation (une arrivée, deux départs), quatre pour regrouper plusieurs départs. Dans le doute, prenez au-dessus : une voie inutilisée ne gêne pas.
De 0,5 à 4 mm², en souple comme en rigide. Cela va du 1,5 mm² d'éclairage au 4 mm² de circuit dédié. Chaque voie compte 3 bornes : phase, neutre et terre.
Non. C'est justement ce que le connecteur remplace. Le corps en PA66 et les bagues d'étanchéité assurent l'IP68 à eux seuls : plus de gel à verser, plus de résine à laisser prendre, et la jonction reste démontable.
Celle qui correspond au diamètre extérieur de votre câble. Trois tailles sont fournies par sortie : Ø 4-8, 8-12 et 12-14 mm. C'est la bague qui fait l'étanchéité : une taille trop grande laisse un jeu et annule le reste.
Oui, à faible profondeur, en respectant les règles d'installation applicables aux liaisons enterrées (fourreau, grillage avertisseur, profondeur). L'immersion permanente annoncée est de 1 mètre.
